PQI Air card II、ARM搭載SDカード型Linuxマシン。1,580円。

ARM926EJ-Sを搭載したSDカード型Linuxマシンの紹介です。
お値段今なら、1,580円。
PQI JAPANWiFiメモリカード Air Card II (microSDHC Class10 16GB同梱) 6W65-016GR1A1A

# cat /proc/cpuinfo
Processor       : ARM926EJ-S rev 5 (v5l)
BogoMIPS        : 25.29
Features        : swp half fastmult edsp java
CPU implementer : 0x41
CPU architecture: 5TEJ
CPU variant     : 0x0
CPU part        : 0x926
CPU revision    : 5

Hardware        : KeyASIC Ka2000 EVM
Revision        : 0000
Serial          : 0000000000000000

KA chip ID      : KA0920D

Linuxが動いていて、telnetが開いていて、しかもuSD 16GBが付いてこのお値段。
まぁ、ハックし放題なのは有名なので、今更書く必要もない訳だが、買いやすいお値段になったので。

パッケージは至って普通。

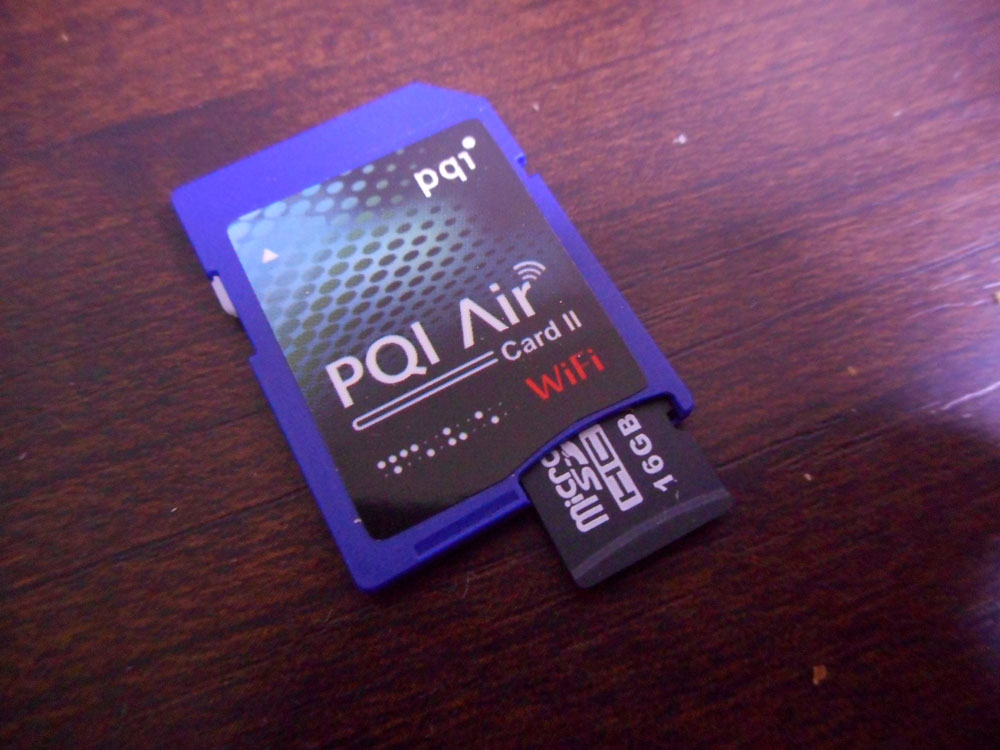

本体を見ていきます。

普通にuSDの変換と大差ないです。
uSDを刺す位置が真ん中ではなく、片側に寄ってるぐらいしか外見に差は無い。


telec認証が通ってるので、無線出し放題。
しかも、WiFiドライバ変更しなきゃ、ruby動かしても、python動かしても、問題無い筈。
ぱかっとなぁ。をするか迷ったが、開けると戻らないのが解っているので惜しくなりました。

telnetでの入り方は、普通にSSID「PQI Air card II」に繋いで、192.168.1.1にtelnetするだけ。
パスワードも何もない。ポートの変更もない。
システム自体は、Buildroot 1.0.2が利用されている模様。
kernelは2.6.32.28。(古く感じるが、ARM926EJ-Sですから)


起動ログぺたっとなぁ。
開発は、VirtualBoxつかってんのかぁ。と予測。
Rubyを入れたりする話は、そのうち気が向いたら。

# dmesg
Linux version 2.6.32.28 (root@cavin-VirtualBox) (gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-70) ) #4 PREEMPT Thu Jun 27 05:29:38 CST 2013
CPU: ARM926EJ-S [41069265] revision 5 (ARMv5TEJ), cr=00057177
CPU: VIVT data cache, VIVT instruction cache
Machine: KeyASIC Ka2000 EVM
Memory policy: ECC disabled, Data cache writeback
On node 0 totalpages: 8192
free_area_init_node: node 0, pgdat c048d40c, node_mem_map c0000000
  DMA zone: 64 pages used for memmap
  DMA zone: 0 pages reserved
  DMA zone: 8128 pages, LIFO batch:0
Built 1 zonelists in Zone order, mobility grouping on.  Total pages: 8128
Kernel command line: root=/dev/ram0 rw console=ttyS0,38400n8 mem=32M initrd=0x500000,3M
PID hash table entries: 128 (order: -3, 512 bytes)
Dentry cache hash table entries: 4096 (order: 2, 16384 bytes)
Inode-cache hash table entries: 2048 (order: 1, 8192 bytes)
Memory: 32MB = 32MB total
Memory: 26700KB available (2416K code, 191K data, 72K init, 0K highmem)
SLUB: Genslabs=11, HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
Hierarchical RCU implementation.
NR_IRQS:64
(192-96-1)pclk rate 96000000
time setup irq clockevent PWM T1
time setup irq 22
time32_config 0 done
time32_config 1 done
clocksource mult -1411382395 shift 22
clocksevent mult 124940 shift 32
ka2000_set_mode 1
ka2000_set_mode 2
console [ttyS0] enabled
Calibrating delay loop... 25.29 BogoMIPS (lpj=126464)
Mount-cache hash table entries: 512
CPU: Testing write buffer coherency: ok
NET: Registered protocol family 16
bio: create slab  at 0
cfg80211: Calling CRDA to update world regulatory domain
Switching to clocksource timer0_1
NET: Registered protocol family 2
IP route cache hash table entries: 1024 (order: 0, 4096 bytes)
TCP established hash table entries: 1024 (order: 1, 8192 bytes)
TCP bind hash table entries: 1024 (order: 0, 4096 bytes)
TCP: Hash tables configured (established 1024 bind 1024)
TCP reno registered
NET: Registered protocol family 1
Unpacking initramfs...
KA2000 unpack_to_rootfs c0500008 size 2a81d1
Freeing initrd memory: 3072K
ttyS0 at MMIO 0xa0004000 (irq = 1) is a KA2000
JFFS2 version 2.2. (NAND) c 2001-2006 Red Hat, Inc.
msgmni has been set to 58
alg: No test for stdrng (krng)
io scheduler noop registered
io scheduler deadline registered (default)
loop: module loaded
m25p80 spi0.0: mx25l6405d (8192 Kbytes)
Creating 4 MTD partitions on "mx25l6405d":
0x000000080000-0x000000200000 : "JffS2"
0x000000200000-0x000000500000 : "Kernel"
0x000000500000-0x000000800000 : "Ramdisk"
0x000000080000-0x000000800000 : "JFFS2_Kernel_RFS"
TCP cubic registered
NET: Registered protocol family 17
lib80211: common routines for IEEE802.11 drivers
lib80211_crypt: registered algorithm 'NULL'
Freeing init memory: 72K
ka2000_sdhc: module license 'Proprietary' taints kernel.
Disabling lock debugging due to kernel taint
(0>0)switch_modules
max_blk_size=512, max_blk_count=8, max_req_size=32768
init bomb irq
req irq 40 (1000000)
req irq 43 (40)
req irq 41 (43)
ka_sdhc_drv_init
bw = 22
mmc0: new SDHC card at address 0007
mmcblk0: mmc0:0007 CAR 14.4 GiB
 mmcblk0:bootsec @ 2000
 p1
FAT sec 318 sz e74 #2 rtdir 2000 csz 40
sdio wakeupcmd 8 error
mmc1: queuing CIS tuple 0x80 length 2
mmc1: queuing CIS tuple 0x80 length 3
mmc1: queuing CIS tuple 0x80 length 3
mmc1: queuing CIS tuple 0x80 length 7
mmc1: new SDIO card at address 0001
mlan0: Broadcom Dongle Host Driver

Dongle Host Driver, version 5.90.195.89
Compiled @ Mar 21 2013, 16:43:13

FAT sec 318 sz e74 #2 rtdir 2000 csz 40
(0>1)dcim c 3 @4040, f:2318 (off 463008)
Folder: 199_WIFIWSD00001WSD00002WSD00003 (5f393931 49464957)
Img1: WSD00001WSD00002WSD00003 (30445357 31303030 sz b520h)
Img2: WSD00002WSD00003 (30445357 32303030 sz c293h)
Img3: WSD00003 (30445357 33303030 sz c501h)
user_dir:(00000000 00000000)(00000000 00000000)
ctrlimg c 6b982 @1aea000, f:308b (off 611604)

1 c 6b984-6b987 @1aea080 f:308b(o:4)
fat cnt 3, x0, pBuf1 c1016400, pBuf2 0(0)
2 c 6b987-6b98a @1aea140 f:308b(o:7)
fat cnt 3, x0, pBuf1 c1016400, pBuf2 0(0)
3 c 6b98a-6b98d @1aea200 f:308b(o:10)
fat cnt 3, x0, pBuf1 c1016400, pBuf2 0(0)
misc c 6b983 @1aea040
bomb reg2 1aea040 - 1aea045
bomb reg 2318 - 318c
st 6b981, 1:4, 2:7, 3:10, 4:0, 5:0
bomb reg 2318 - 318c
(1>0)pwm set 0
pwm set 33685506
#
