ジャンクなSNS-CPU-GPM-02分解

ジャンクで入手したスーパーファミコン (SNS-CPU-GPM-02) の分解。
学生時代に、スーパーファミコンは開発環境触ってたので、ふと触ってみたくなったというだけなのですが、

入っていた基板は、中期型らしい SNS-CPU-GPM-02 だったのですが、このGPM-02は世の中的にも多い様子。
初期型よりはいいけど程度ですかね。
筐体も黄ばんでいたので、まぁそこまで期待はしてなかったですが、起動しないんです。
ということで、分解清掃がはじまったという。
(本来の目的はどこに行ったか、分解清掃したら満足してしまったが。。。)

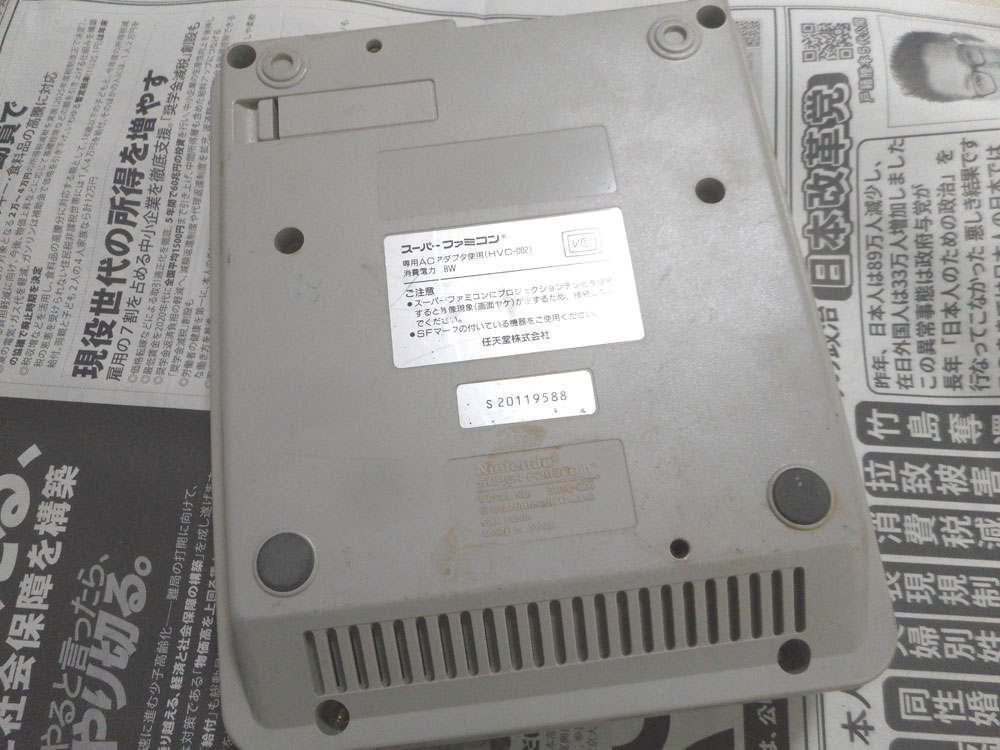

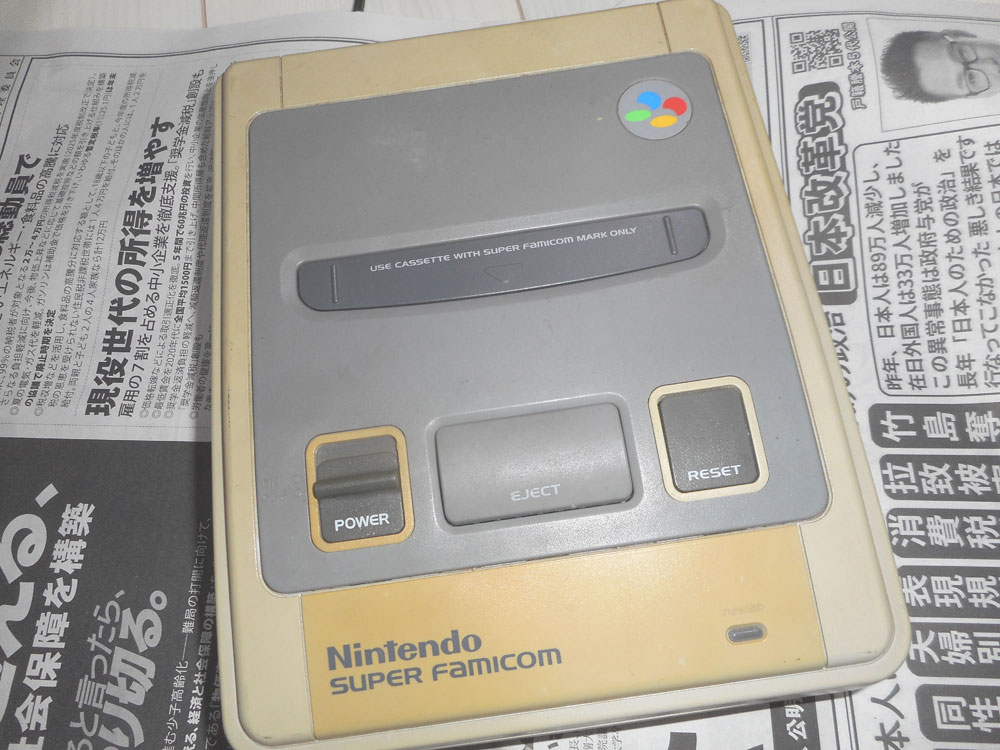

で、入手した際の筐体の状態はというと、


きったねぇ。

けど、年数考えるとマシな方だと思います。
パーツによって変色の度合が違うんですよね。樹脂に含まれる添加剤によるとか、日光の当たり方とか、熱とかイロイロ言われていますが、全部関係あるんだと思われます。
樹脂扱ってる会社さんのページで説明があるので、そっちを見るとイロイロ書いてある。
化学変化なので、拭いて綺麗になるわけではない。
黄ばみと加水分解はジャンクには付き物ですが、目立たない色が一番だと最近は思います。
スーパーファミコンが販売されていた頃は、こんな黄ばんでしまっても使われる事は想定されていたんだろうか。。。

で、分解は特殊ねじが使われているので、工具はAmazonでも売ってるので入手は容易です。
数百円で買えるので困りません。

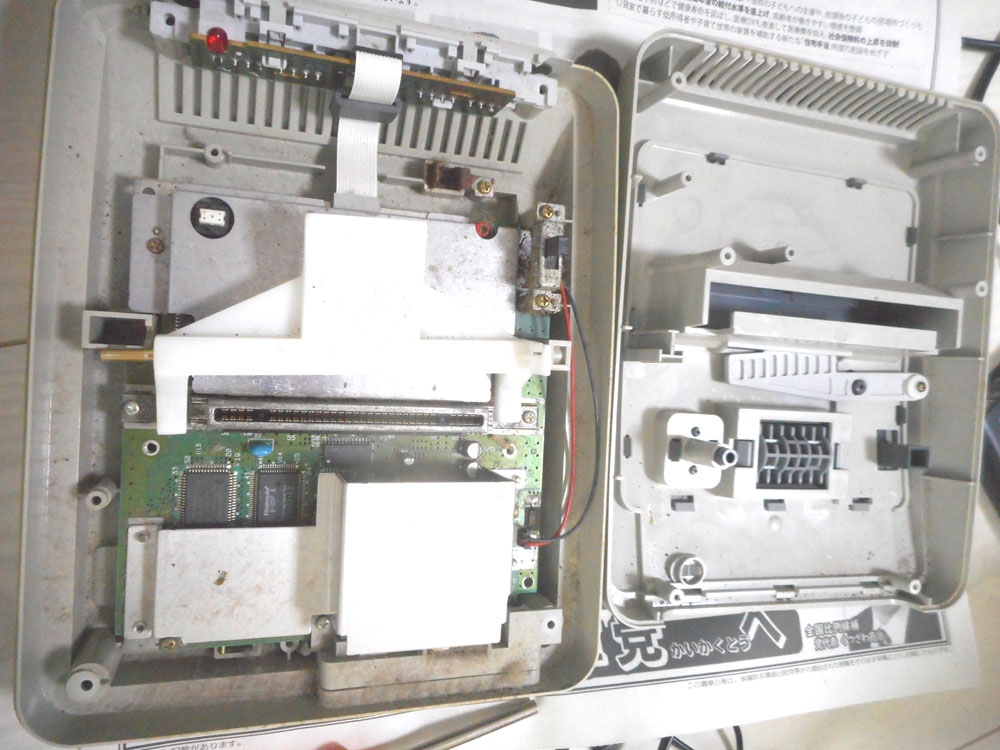

でパかっとなぁ。
きったねぇ。

まずは、ハケと掃除機で吸う派なので、大まかに掃除。
埃を吹き飛ばす派が多いと思いますが、その埃部屋に舞うやんっ、と思うんですが、、、みなさん後で部屋掃除するのかな。。。

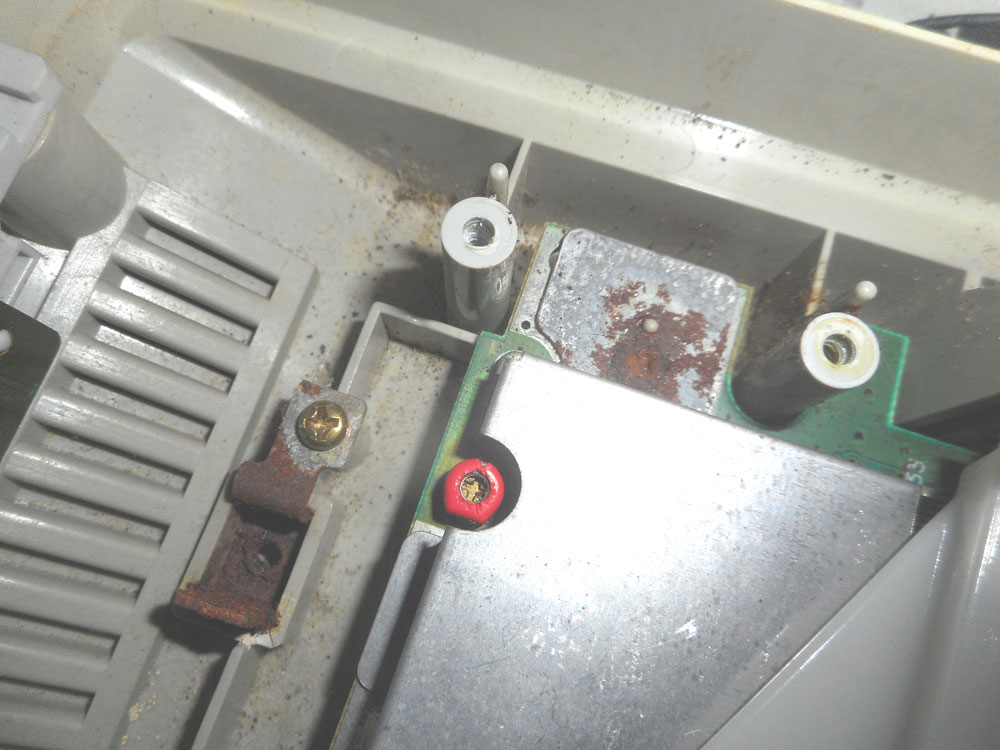

というか、錆てるやんっ。

完全にネジがやられてます。
がんばっても無理です。
前のオーナーは、何かこぼしたのか、汗っかきで汗ダラダラというやつなのか、電源ボタン側が酷いです。


がんばってるうちにネジが馬鹿になったので、ケース諦めました。
元々、入れ替え用のケースは前に購入した透明のがあるので、割り切りました。(が、何故かこの後、変な行動に出始める私。)

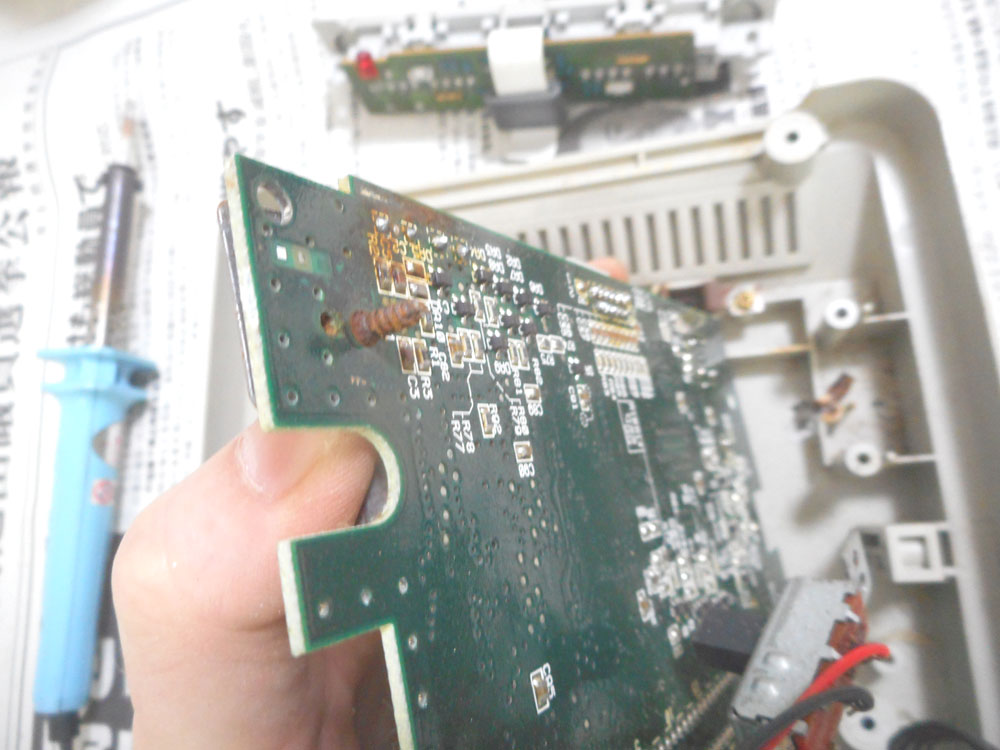

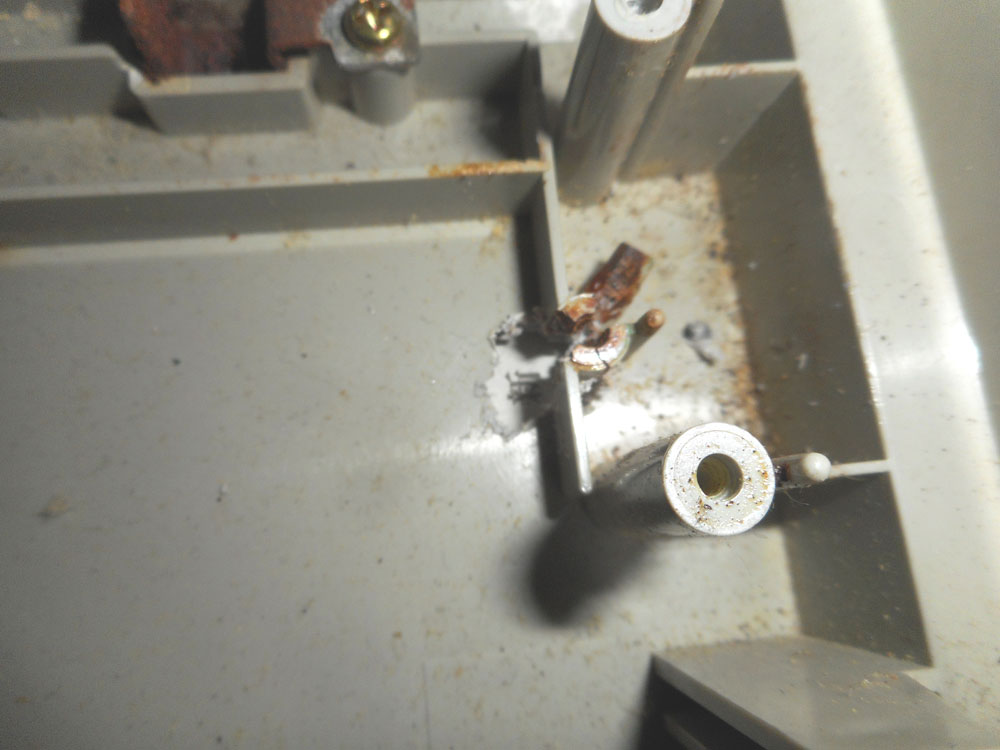

完全にネジが逝ってます。
これは取れなくて仕方ないかなと自分の中では諦めがつきます。

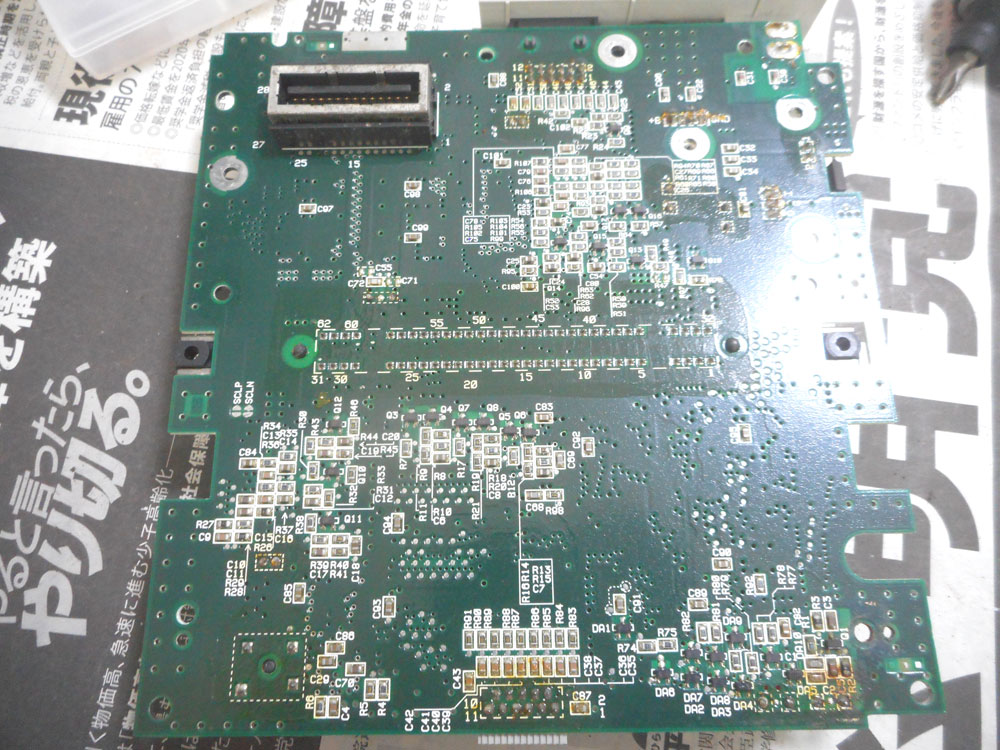

廻りにも錆の影響が出てそう。軽く掃除をして


この GPM-02 、カートリッジ部分が分解できるので、カートリッジ受け部分の掃除ができるのはうれしい。
後から他の GPM-02 を見たら、簡単に外れなかったので、GPM-02 では2タイプある様子。(初期型に近いタイプは外せるのだと思われる。)

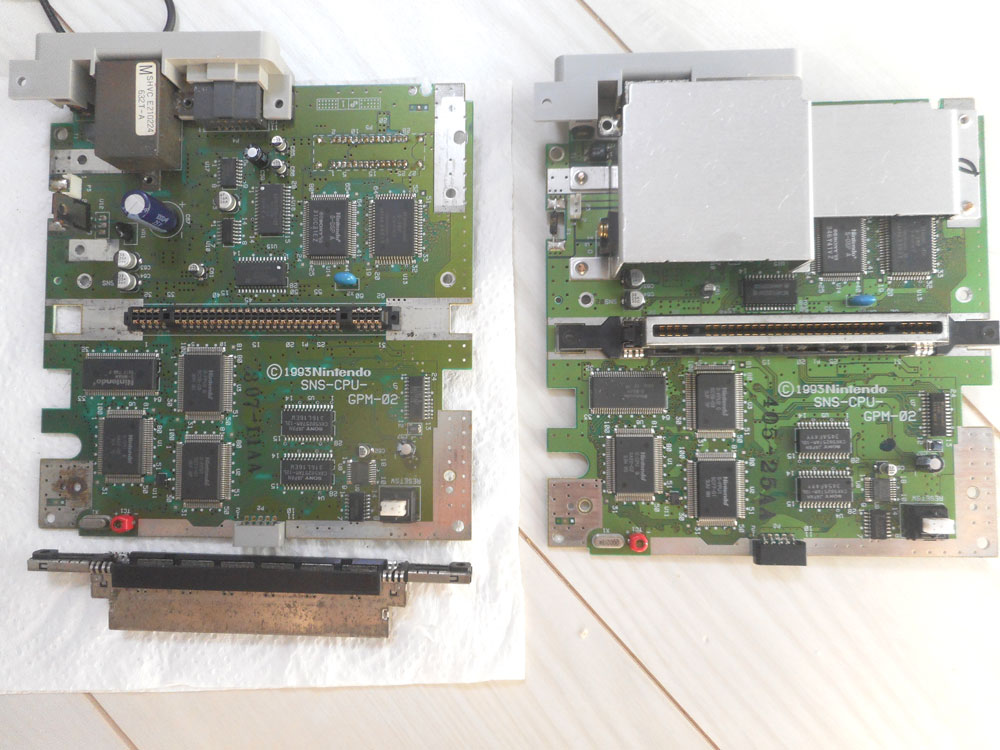

両方 GPM-02 だけど、左側のは簡単にカートリッジ部分が外れる。
ロットの違いなのだろうけど、後ろの方のシルク印刷で1とか4とか番号がついてていて、そこがロット的な数字なのだろうけど
古いのは初期型と同じカートリッジのパーツが使用されているのだろう。
右のも力入れたら外れそうな気もするけど、壊すの嫌だし。。。

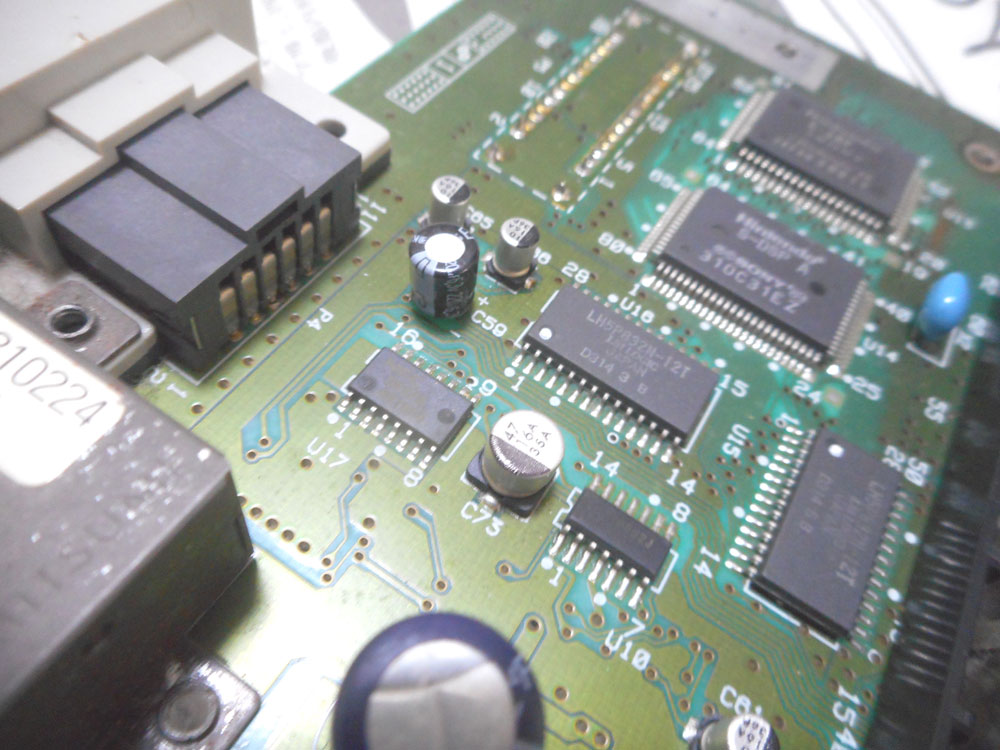

ここまで来たなら、コンデンサと三端子レギュレータの交換も考えたけど、分解清掃とカートリッジの清掃で起動してしまったので、交換は見送り。
手持ちのコンデンサで容量合うのがなかっただけですが。
交換してあげた方が、動作安定したり、映像綺麗になったり、音綺麗になったり、という期待は持てますが、動かなくなった時に考える事にします。

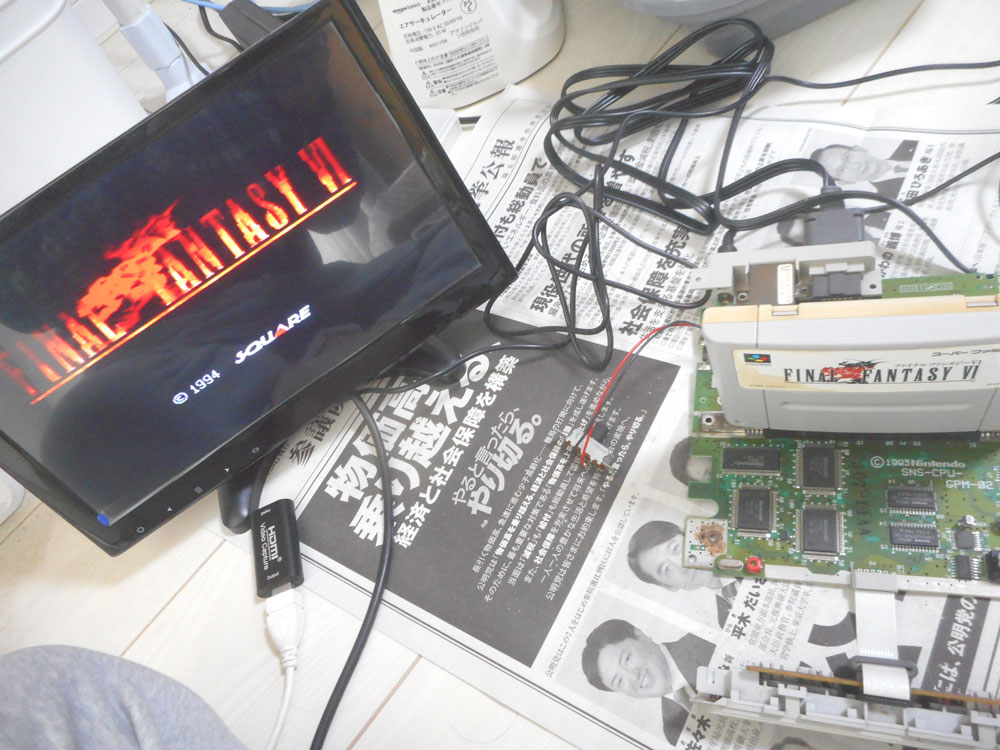

とりあえず起動できたので問題なし。


というか、ここから何やら変な方向に走りだしたのです。
